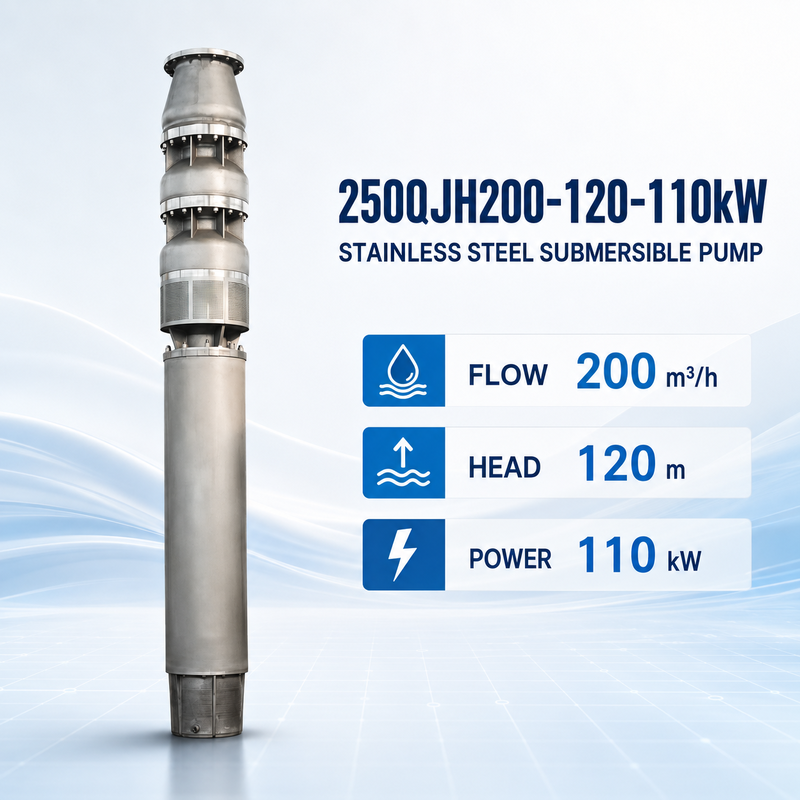

250QJH200-120-110kW پمپ غوطه ور از فولاد ضد زنگ برای انتقال آب بالا
در250QJH200-120-110kW پمپ غوطه ور از فولاد ضد زنگیک پمپ چند مرحله ای است که برای سیستم های انتقال آب طراحی شده است که نیاز به جریان نامی از200 متر3/ساعتو يه سر درجه بندي120 متر. توسط یکموتور غوطه ور 110 kW، مناسب برای تامین آب چاه عمیق، انتقال مخزن، سیستم های آب صنعتی، پروژه های شهری و سایر کاربردهایی است که جریان بالا و فشار تخلیه بالا مورد نیاز است.
ساخت آن از فولاد ضد زنگ در مقایسه با پمپ های آهن ریخته معمولی مقاومت در برابر خوردگی را بهبود می بخشد.طول کابل و روش کنترل می تواند با توجه به ترکیب مایع و شرایط پروژه تنظیم شود.
مشخصات فنی
| مشخصات | جزئیات |
|---|
| مدل محصول | 250QJH200-120-110kW |
| نوع پمپ | پمپ غوطه ور چند مرحله ای از فولاد ضد زنگ |
| جریان نامی | 200 متر3/ساعت |
| سر مشخص | 120 متر |
| قدرت موتور | 110 کیلو وات |
| نصب | نصب عمودی زیر آب |
| منبع برق | سه فاز، با توجه به ولتاژ و فرکانس پروژه تنظیم شده است |
| مواد پمپ | فولاد ضد زنگ |
| نوع موتور | موتوری غوطه ور پر آب |
| روش کار | عملکرد مستمر یا متناوب بر اساس شرایط محل |
| سفارشی سازی | مواد، ولتاژ، فرکانس، کابل و پنل کنترل |
قبل از تأیید سفارش، نقطه کار نامی باید با منحنی عملکرد پمپ و مقاومت واقعی سیستم بررسی شود.
طراحی چند مرحله ای برای پمپاژ سر بالا
250QJH200-120-110kW از چندین مرحله چرخدار برای تولید فشار مورد نیاز برای یک سر نامی 120 متری استفاده می کند.این ساختار مناسب پروژه هایی است که آب باید در فاصله عمودی قابل توجهی یا از طریق یک خط لوله تخلیه طولانی منتقل شود..
کل سر دینامیک واقعی باید شامل:
- تفاوت عمودی بین سطوح آب
- اصطکاک لوله تخلیه
- ضایعات ناشی از دریچه ها، آرنج ها و لوازم
- فشار مورد نیاز در نقطه تخلیه
- تغییرات سطح آب کار
انتخاب یک پمپ با توجه به ارتفاع عمودی تنها ممکن است منجر به جریان ناکافی یا بار بیش از حد موتور شود.
گزینه های مواد فولاد ضد زنگ
پمپ می تواند با مواد مختلف فولاد ضد زنگ بسته به کیفیت آب و شرایط خوردگی پیکربندی شود. گزینه های مواد موجود ممکن است شامل:
- SS304 برای کاربردهای عمومی آب تمیز
- SS316 یا SS316L برای بهبود مقاومت در برابر خوردگی
- دوپلکس 2205 برای محیط های کلوریدی بیشتر
- سوپردوپلیکس 2507 برای شرایط شدید دریایی یا کلوراید بالا
مواد صحیح باید با استفاده از داده های واقعی مایع، از جمله غلظت کلرید، pH، دمای، مواد جامد محلول شده و زمان عملیاتی پیش بینی شده انتخاب شوند."فولاد ضد زنگ" نباید به طور خودکار برای هر آب دریا یا کاربرد شیمیایی مناسب باشد..

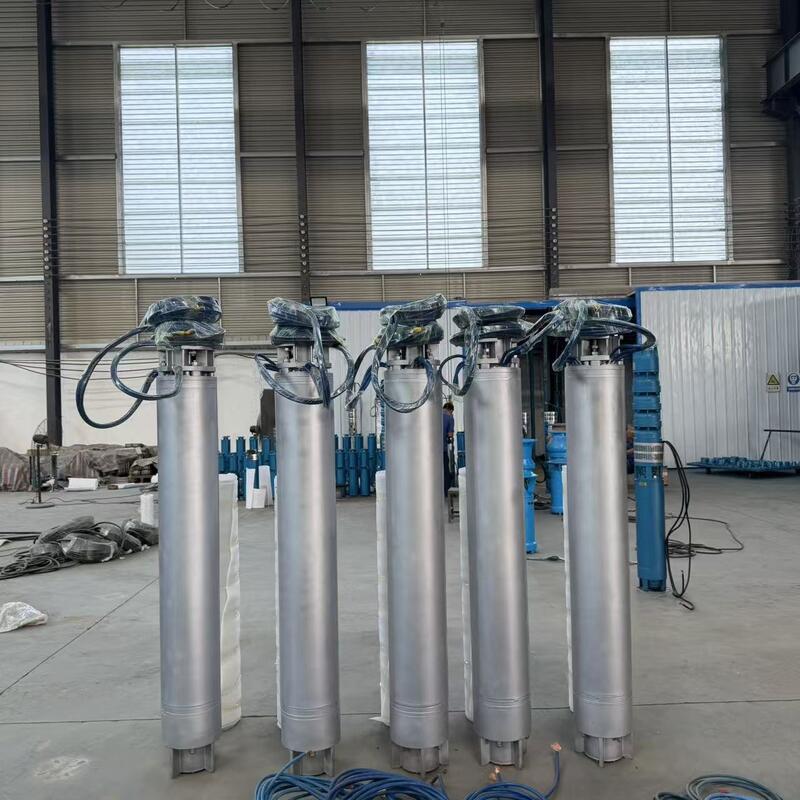

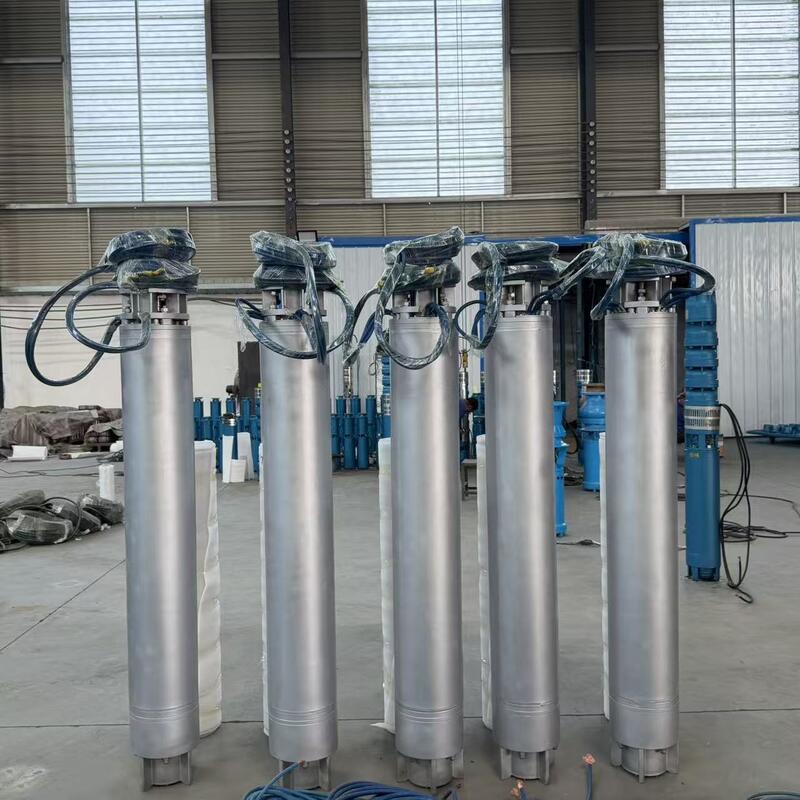

موتوری زیرزمینی پر آب
پمپ توسط یکموتوری غوطه ور پر آبقبل از کار، موتور باید با آب تمیز مطابق دستورالعمل نصب پر شود.
موتور باید در طول کار به درستی غرق شود تا آب اطراف بتواند به خنک شدن کمک کند. برای نصب افقی یا نصب در یک مخزن بزرگ،یک ژاکت خنک کننده ممکن است برای حفظ جریان آب کافی در اطراف محفظه موتور مورد نیاز باشد..
ولتاژ، فرکانس، روش شروع و اندازه کابل باید با توجه به منبع برق محلی و فاصله نصب تایید شود.
کاربردهای معمول
پمپ 250QJH200-120-110kW می تواند برای:
- استخراج آب چاه عمیق
- انتقال آب صنعتی
- سیستم های آب رسانی شهری
- آبیاری کشاورزی
- انتقال آب از مخزن و دریاچه
- پروژه های جذب آب خام
- تامین آب معدن و فاضلاب
- تجهیزات تصفیه آب
- گردش آب خنک کننده
- مصرف آب دریا هنگامی که یک ماده مناسب انتخاب می شود
مناسب بودن نهایی بستگی به مایع، سطح آب، ساختار نصب و مقاومت سیستم دارد.
الزامات نصب
پمپ به طور معمول عمودی نصب می شود و به طور کامل غرق شده کار می کند. قبل از نصب، قطر چاه، سطح آب، طول پمپ، اتصال خروجی و ترتیب بلند کردن باید بررسی شود.
پمپ نباید در شرایط زیر کار کند:
- سطح آب زیر حداقل نیاز به غرق شدن
- ورودی مسدود یا محدود
- دنباله فاز اشتباه
- ولتاژ خارج از محدوده مجاز
- کار با یک شیر تخلیه بسته
- شرایط مایع که با مواد انتخاب شده ناسازگار است
با توجه به طراحی پروژه، دریچه های غیر برگشت، نظارت بر فشار، حفاظت از خشک شدن، حفاظت از بیش از حد و حفاظت از فاز باید در نظر گرفته شود.
اطلاعات انتخاب پمپ
برای بررسی اینکه آیا 250QJH200-120-110kW مناسب است، لطفاً درج کنید:
- جریان مورد نیاز در m3/h
- کل سر دینامیک مورد نیاز
- نوع مایع و تحلیل آب
- قطر چاه یا ابعاد نصب
- سطح آب ثابت و پویا
- قطر لوله و طول کل لوله
- ولتاژ، فرکانس و فاز
- درجه فولاد ضد زنگ مورد نیاز
- طول کابل
- ساعات عملیاتی روزانه
- الزامات پنل کنترل
بازرسی و تست کیفیت
قبل از تحویل، پیکربندی پمپ باید با الزامات سفارش تایید شده بررسی شود. بازرسی ممکن است شامل مدل پمپ، درجه بندی موتور، ولتاژ، فرکانس، کابل،مواد و لوازم جانبی عرضه شده.
آزمایش عملکرد و الکتریکی می تواند با توجه به الزامات فنی توافق شده انجام شود. ارزش های آزمایش و اسناد خاص پروژه باید قبل از تولید تأیید شود.
پرسش های مکرر
پارامترهای نامی پمپ 250QJH200-120-110kW چیست؟
نقطه کار نامی 200 m3/h جریان و 120 m سر، با یک 110 kW موتور غوطه ور است.
آیا این پمپ برای آب دریا مناسب است؟
این ممکن است مناسب باشد زمانی که درجه صحیح فولاد ضد زنگ انتخاب می شود. پروژه های آب دریا نیاز به ارزیابی غلظت کلرید، دمای و شرایط عملیاتی دارند.دو دوکس 2205 یا سوپر دو دوکس 2507 را می توان بر اساس تجزیه و تحلیل آب در نظر گرفت..
آیا ولتاژ و فرکانس را می توان سفارشی کرد؟
بله. پیکربندی الکتریکی را می توان بر اساس منبع برق پروژه انتخاب کرد. ولتاژ، فرکانس و فاز مورد نیاز باید قبل از تولید تایید شود.
آیا پمپ می تواند افقی نصب شود؟
نصب افقی باید به طور جداگانه بررسی شود. ممکن است یک ژاکت خنک کننده و ساختار پشتیبانی مناسب برای حفظ خنک سازی موتور و جلوگیری از استرس مکانیکی مورد نیاز باشد.
برای نقل قول چه اطلاعاتی لازم است؟
لطفا جریان مورد نیاز، کل سر، نوع مایع، عمق نصب، اطلاعات خط لوله، ولتاژ، فرکانس، نیاز به مواد و طول کابل را ارائه دهید.
