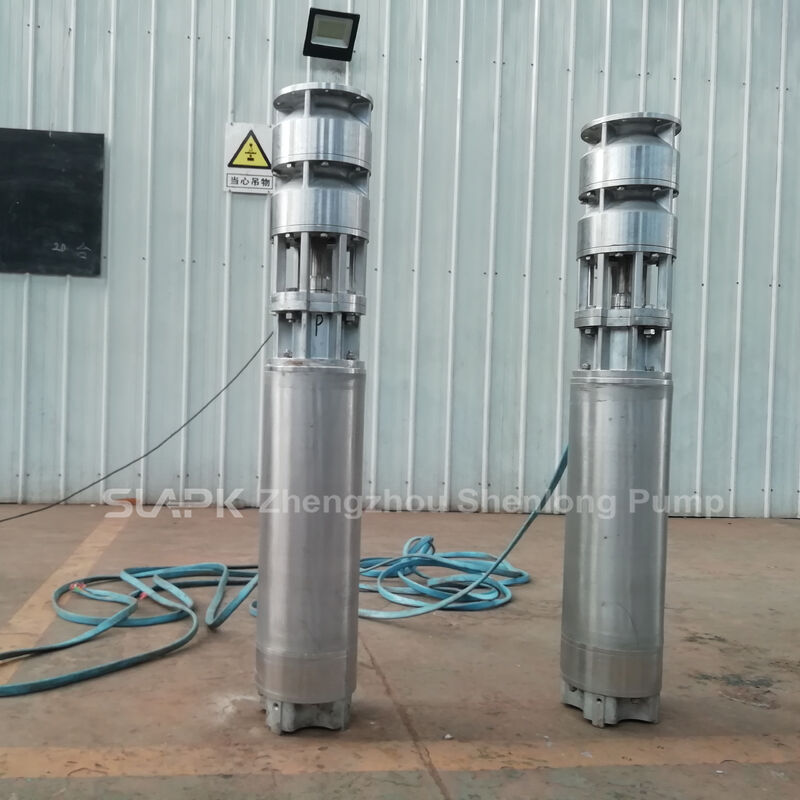

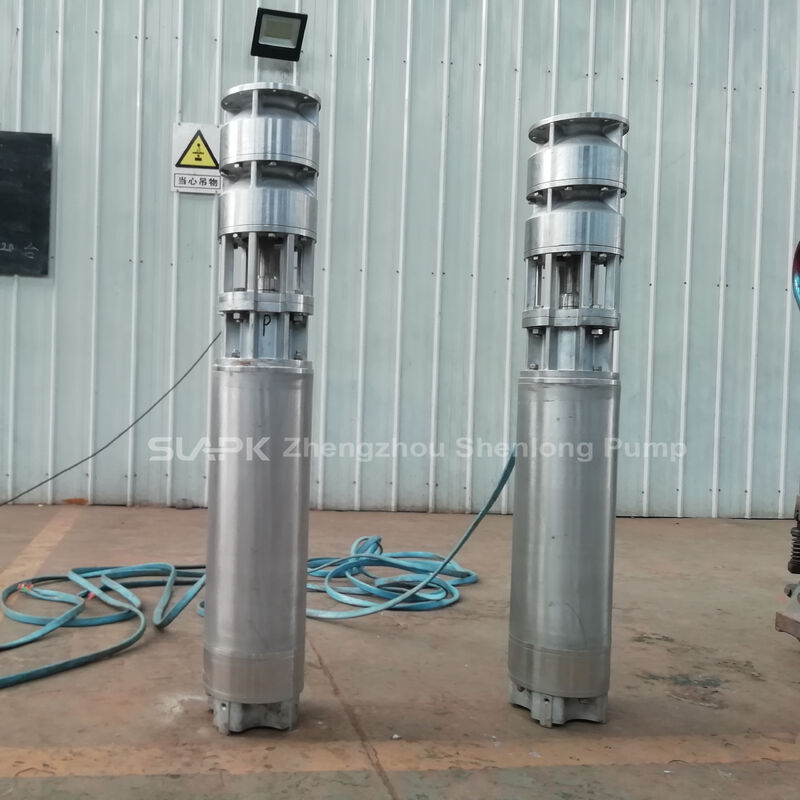

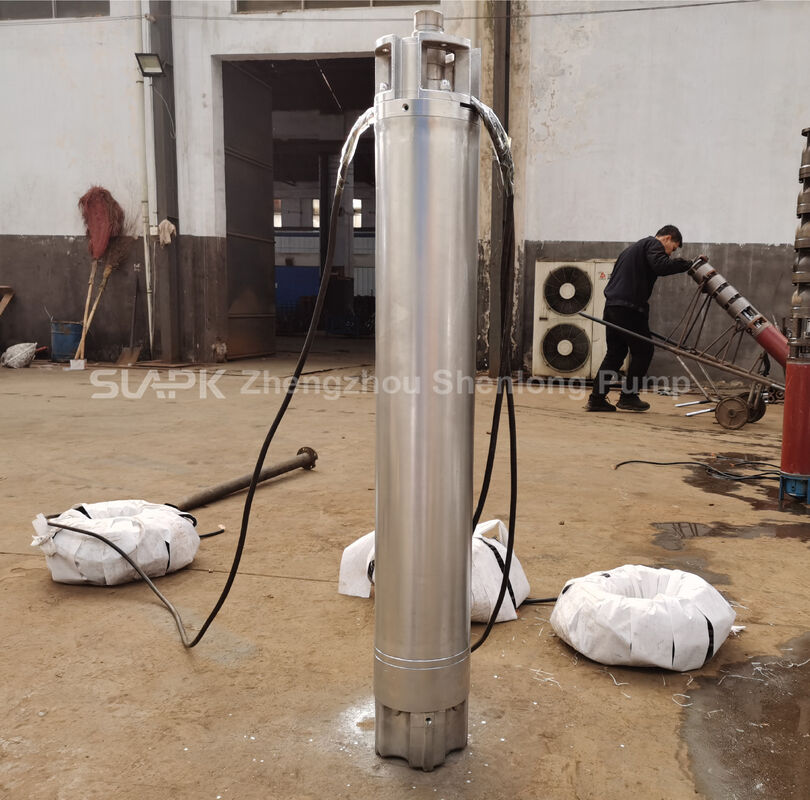

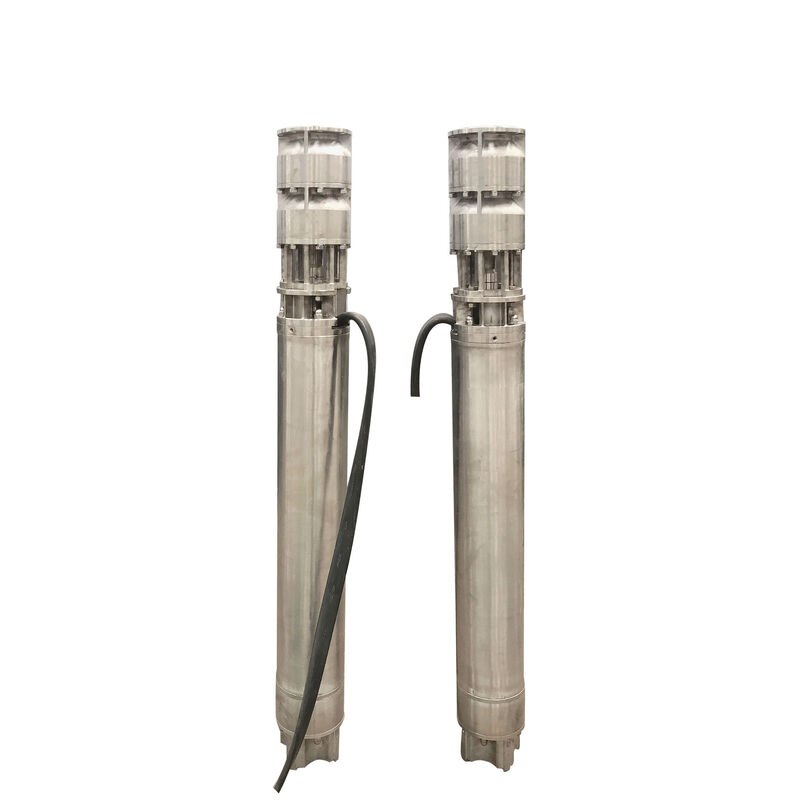

QJH سری 304 فولاد ضد زنگ پمپ عمیق زیر آب با 150 m سر و 70 ٪ 230 m3/h جریان

سری QJH مجموعه ای از پمپ های عمودی چند مرحله ای عمیق است که برای پروژه های آب رسانی و تخلیه آب با جریان بالا و سر بالا استفاده می شود. شش مدل جریان نامی از 70 تا 230 m3/h را پوشش می دهند.هر مدل دارای سر نامی 150 متر است، در حالی که قدرت موتور مطابقت از 45 تا 160 kW است. همه مدل ها از یک منبع تغذیه سه فاز 380V 50Hz استفاده می کنند.

مجموعه پمپ ها از فولاد ضد زنگ 304 استفاده می کنند و برای آب تمیز و آب خیس کننده کمی سازگار با این ماده طراحی شده اند.پمپ و موتور غوطه ور در زیر آب کار می کنند بدون استفاده از سطح، کمک به کاهش فضای بالای زمین و صداهای عملیاتی. وظایف معمول شامل استخراج چاه های عمیق، تامین صنعتی، آبیاری کشاورزی، تخلیه معدن،پر کردن مخازن و انتقال آب در مسافت های طولانی.

جریان های نامی از 70 تا 230 m3/h از حجم های مختلف برداشت، تقاضای تاسیسات و ظرفیت لوله پشتیبانی می کنند.یک سر نامی مشترک 150 متر مقایسه مدل را در پروژه هایی که دارای نیازهای فشار مشابه هستند، ساده می کند.

فولاد ضد زنگ درجه 304 مقاومت خوردگی کلی و قدرت مکانیکی خوبی را در آب سازگار فراهم می کند.مواد محلول شده و سایر اجزای خوردنی.

مراحل چند چرخدار فشار مایع را به تدریج افزایش می دهد، پشتیبانی از بلند کردن عمیق، انتقال فاصله طولانی و سیستم هایی که نیاز به فشار خروجی قابل توجهی دارند.نقطه کار نهایی باید هم بر اساس منحنی پمپ و هم بر اساس منحنی سیستم بررسی شود..

تمام شش مدل از برق سه فازي 380 ولت 50 هرتز استفاده ميکننروش راه اندازی و تنظیمات حفاظت باید با امتیاز موتور 45-160 kW و ظرفیت شبکه الکتریکی محل مطابقت داشته باشد..

پمپ و موتور زیر سطح آب کار می کنند، از بین بردن سطح اولیه و ساده سازی طرح سطح. جریان غرق و خنک کننده مشخص شده از موتور همیشه باید حفظ شود.

• استخراج آب های زیرزمینی از چاه های عمیق و انتقال آب خام
• تامین آب شهرداری، پارک صنعتی و کارخانه
• سیستم های آبیاری کشاورزی و سیلاب
• تخلیه معدن و تخلیه آب ساختمان
• پر کردن مخزن، مخزن مخزن و مخزن بالا
• انتقال آب در مسافت های طولانی و تقویت شبکه
• آب گردش صنعتی سازگار با فولاد ضد زنگ 304

مناسب برای استخراج چاه های عمیق با ظرفیت متوسط، آبیاری و وظایف آب سازی صنعتی که نیاز به حدود 70 m3/h دارند.تقاضا متوسط.

برای ایستگاه های آبی متوسط، سیستم های آبیاری و آب رسانی کارخانه ها، 90 m3/h تعیین شده است. تأیید کنید که بهره وری پایدار چاه کمتر از نرخ پمپاژ مورد نظر نیست.

طراحی شده برای وظایف نزدیک به 115 m3/h در 150 m سر، از جمله تامین صنعتی، انتقال آب خام و پروژه های حفاظت از آب.می تواند به عنوان یک پمپ اصلی یا یک واحد در یک ترتیب موازی پس از بررسی مهندسی استفاده شود..

با سرعت 140 m3/h با موتور 90 kW برای بلند کردن چاه های عمیق با ظرفیت بالا، سیستم های آب معدن و لوله های طولانی. طراحی الکتریکی باید به طور خاص جریان شروع را بررسی کند،کاهش ولتاژ و حفاظت از موتور.

برای تامین متمرکز، پروژه های آب کشاورزی و وظایف بزرگ صنعتی که تقریبا 170 m3 / h نیاز دارند. قطر پمپ، فاصله حفاری،فضای کابل و شرایط بلند کردن قبل از سفارش.

مدل با بالاترین جریان در این گروه برای سیستم های بزرگ انتزاع و انتقال نزدیک به 230 m3/h طراحی شده است. موتور 160 kW آن نیاز به یک بررسی کامل از ظرفیت ترانسفورماتور، روش شروع،اندازه گیری و حفاظت از کابل.

موتور غوطه ور، محورها و چرخ های چند مرحله ای را حرکت می دهد. آب از طریق ورودی وارد می شود و با عبور از مراحل متوالی چرخ و پخش کننده، فشار را افزایش می دهد.بعد از آن از طریق تخلیه جریان می یابداز آنجا که کل واحد زیر آب کار می کند و مایع اطراف به خنک سازی موتور کمک می کند، سرعت چاه،حداقل غرق شدن و فرکانس شروع باید مطابق با الزامات سازنده باشد..

یک سر نامی 150 متر با عمق چاه کل یکسان نیست. سر دینامیک کل به طور معمول شامل:

• ارتفاع عمودی از سطح آب پویا تا نقطه تخلیه
• فشار باقیمانده مورد نیاز در خروجی یا سیستم پایین
• از دست دادن اصطکاک در لوله های بلند و لوله های سطحی
• ضایعات محلی از طریق آرنج ها، دریچه ها، دریچه های غیر بازگشت و لوازم جانبی

منحنی محاسبه شده سیستم باید با منحنی پمپ مقایسه شود تا نقطه عملیاتی واقعی را بررسی کند. انتخاب فقط با عمق چاه یا قدرت موتور ممکن است منجر به جریان ناکافی شود،مصرف انرژی بیش از حدکار کردن بیش از حد و یا بی ثبات

درجه 304 برای بسیاری از آب های تمیز و آب های کمی خوردنی مناسب است، اما جهانی نیست. آب با محتوای کلورید بالا، آب دریا، اسیدهای قوی یا قلیایی،مایعات با دمای بالا و جامد های بسیار خیس کننده ممکن است نیاز به 316، 316L ، فولاد ضد زنگ دوگانه یا مواد تخصصی دیگر.

• جریان مورد نیاز و کل سر دینامیک
• قطر داخلی سوراخ اندازه گیری شده، عمق چاه، سطح ثابت و سطح پویا
• بهره وری پایدار چاه و تغییرات فصلی
• عمق تنظیم پمپ برنامه ریزی
• ارتفاع تخلیه، طول لوله، قطر لوله و ترتیب شیر
• درجه حرارت، pH، سطح کلرید، محتوای شن و تجزیه و تحلیل کامل آب
• ظرفیت شبکه سه فاز 380 ولت 50 هرتز و جریان شروع مجاز
• کار مستمر یا متناوب، ساعات کار روزانه و فرکانس شروع
• الزامات مربوط به پنل کنترل، کابل، لوله بلند، سنسورها، قطعات جایگزین و گواهینامه ها

• قبل از نصب، قطر داخلی سوراخ حفاری، راست بودن، حداکثر قطر پمپ و فاصله کابل را تأیید کنید.
• برای کاهش ورود شن و ماسه ی خیس و زباله به پمپ، چاه های جدید را توسعه دهید و به طور کامل بشویید.
• با استفاده از لوله های بلند، تجهیزات بلند و مفاصل ضد آب استفاده کنید. هرگز پمپ را با کابل برق خود بلند نکنید.
• سطح آب کار را بالاتر از حداقل غرق شدن مشخص شده نگه دارید و جریان خنک کننده موثر را در اطراف موتور حفظ کنید.
• شروع مستقیم در خط، شروع نرم، ولتاژ کاهش یافته یا فرکانس متغیر سازگار را بر اساس شرایط موتور و شبکه انتخاب کنید.
• در صورت لزوم، محافظت از شارژ کوتاه، اضافه بار، از دست دادن فاز، زیر ولتاژ، ولتاژ بیش از حد، خشکی و نشت را فراهم کنید.
• ولتاژ، جریان، فشار، جریان، لرزش و محتوای شن آب تخلیه شده پس از شروع اولیه را ثبت کنید.
• پرسنل واجد شرایط باید نصب، سیم کشی، راه اندازی و نگهداری را مطابق با دستورالعمل و مقررات محلی انجام دهند.

آره، بر اساس اطلاعات مدل ارائه شده، تمام شش مدل دارای سر نامي 150 متري هستند، در حالی که جریان نامي و قدرت مشابه متفاوت است.جریان عملیاتی واقعی و سر هنوز هم به منحنی پمپ و مقاومت سیستم بستگی دارد.

این امر نباید فقط از مدل فرض شود. تعریف مدل و قطر واقعی پمپ می تواند متفاوت باشد و فضای لازم برای کابل، مفاصل و فضای نصب نیز مورد نیاز است.قطر سوراخ اندازه گیری شده را ارائه دهید و نقشه ابعاد تایید شده را تأیید کنید.

درجه 304 به طور کلی نباید بدون بررسی مهندسی اختصاصی برای آب دریا استفاده شود. کلرید می تواند باعث ایجاد حفره و خوردگی شکاف شود. 316L را در نظر بگیرید،از فولاد ضد زنگ دوگانه یا مواد دیگر مقاوم در برابر آب دریا، و بررسی مهر و موم، کابل و موتور ساخت.

یک VFD تنها پس از تایید اینکه موتور مناسب است، می تواند ارزیابی شود. فرکانس حداقل، شتاب و کاهش سرعت، سرعت خنک کننده،فیلتر کردن خروجی و محافظت از موتور باید به درستی تنظیم شود.ظرفیت درایو و طول کابل نیز باید در نظر گرفته شود.

انتخاب از نقطه کار مورد نیاز و منحنی پمپ تایید شده به جای استفاده از حداکثر جریان به عنوان یک نقطه کار مداوم.تعرفه انتخاب شده باید در محدوده مجاز باقی بماند در حالی که بهره وری را در نظر می گیرد، حاشیه قدرت و بهره وری پایدار چاه.

جریان هدف، کل سر، داده های حفاری، تجزیه و تحلیل آب، جزئیات خط لوله، شرایط قدرت و الزامات نصب را ارائه دهید.کنترل و لوازم جانبی قبل از ارائه پیشنهاد فنی و قیمت گذاری.
