توضیحات محصول

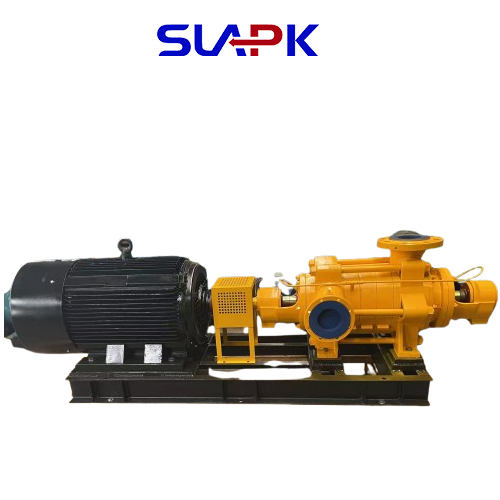

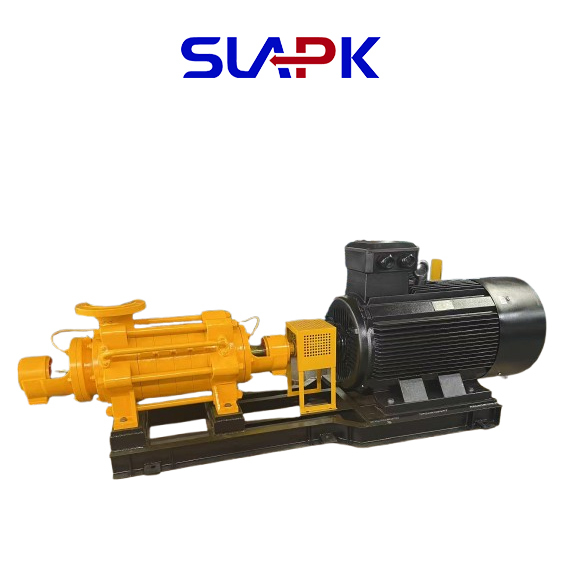

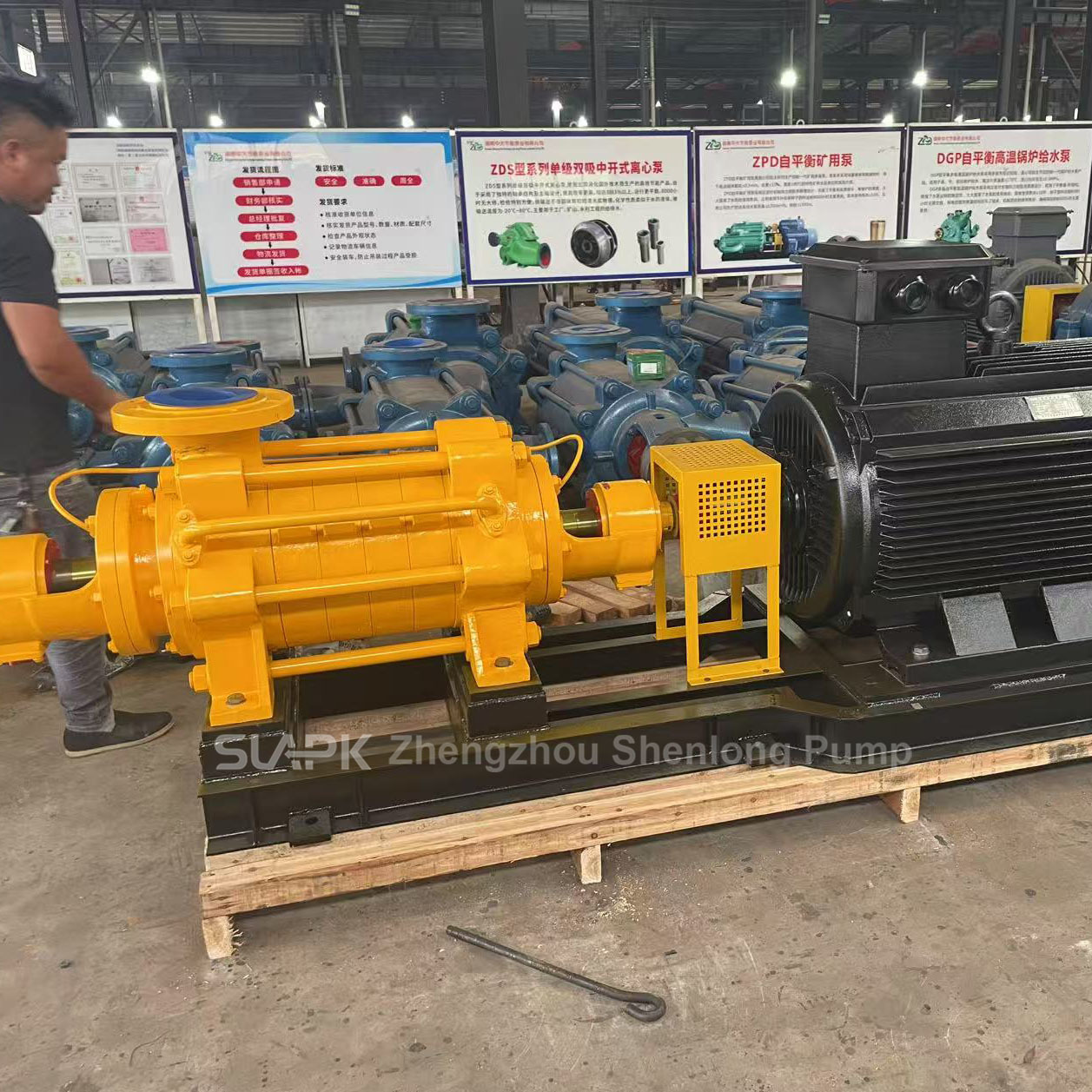

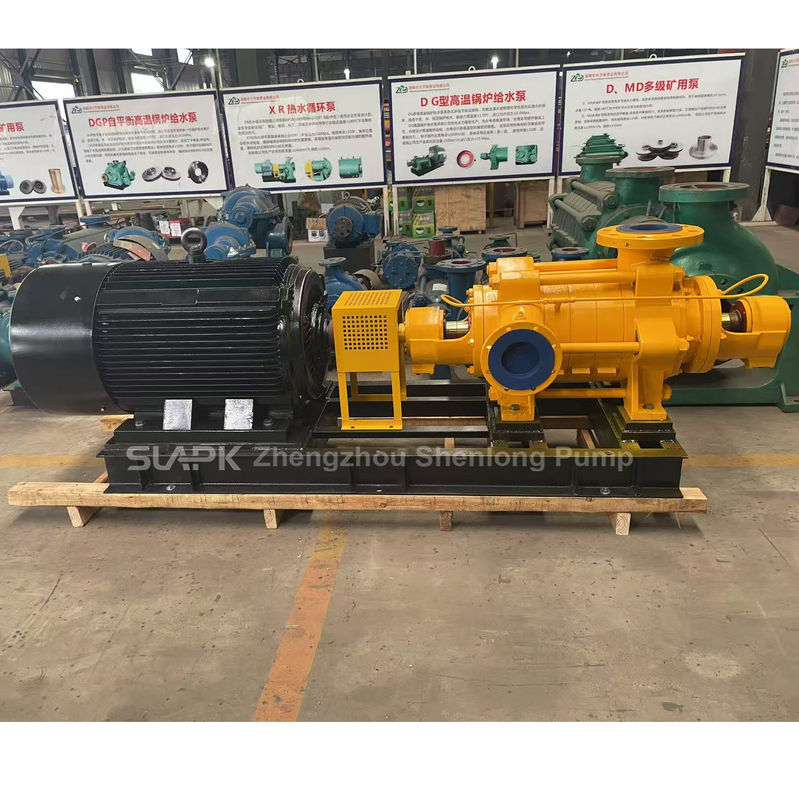

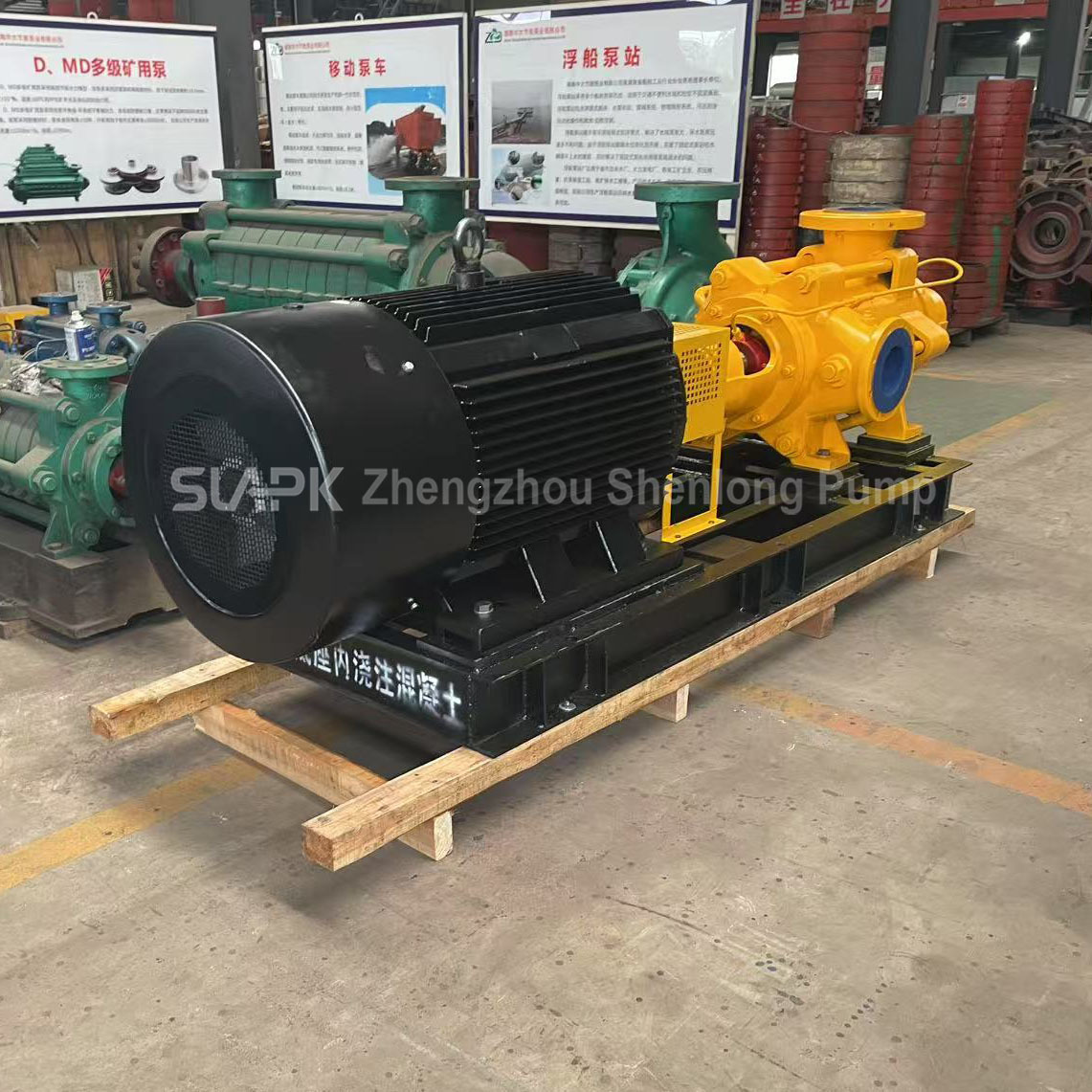

پمپ آب تمیز سانتریفیوژ چند مرحله ای افقی نوع D پمپ تامین آب صنعتی با هد بالا
پمپ نوع D پمپ سانتریفیوژ چند مرحله ای افقی معرفی:
پمپ سانتریفیوژ چند مرحله ای افقی نوع D یک راه حل تخصصی است که به طور خاص برای تامین آب با فشار بالا و زهکشی معادن طراحی شده است. این پمپ از چدن داکتیل/فولاد ضد زنگ با استحکام بالا ساخته شده است و دارای پروانه های ریخته گری دقیق و مهر و موم های مکانیکی است تا از مقاومت در برابر خوردگی، حداقل نشتی و عمر طولانی اطمینان حاصل شود. با محدوده جریان پوشش دهنده 10 تا 500 متر مکعب در ساعت و حداکثر هد تا 1500 متر، برای کاربردهای پر تقاضا مانند زهکشی معادن، تامین آب شهری، سیستم های گردش صنعتی و آب تغذیه دیگ بخار در نیروگاه ها مناسب است.
پمپ سانتریفیوژ چند مرحله ای نوع D یک پمپ سانتریفیوژ چند مرحله ای افقی تک مکش است. این پمپ با افزایش تدریجی فشار مایع از طریق طراحی سریالی چندین پروانه و دیفیوزر، به تحویل فشار بالا دست می یابد. اصل اساسی آن بر اساس عمل نیروی گریز از مرکز است که فرآیند خاص آن به شرح زیر است:
ترکیب ساختاری:
پروانه: چندین مرحله به صورت سری، پروانه هر مرحله از طریق یک شفت متصل می شود و هنگام چرخش نیروی گریز از مرکز ایجاد می کند.
دیفیوزر: در خروجی پروانه قرار دارد و برای هدایت جریان مایع به پروانه بعدی و بازیابی بخشی از انرژی جنبشی استفاده می شود و آن را به انرژی فشار تبدیل می کند.
بخش ورودی، بخش میانی، بخش خروجی: ساختار بخش بندی شده برای سهولت نگهداری و تنظیم تعداد مراحل.
مهر و موم شفت: مهر و موم مکانیکی یا مهر و موم بسته بندی نرم برای جلوگیری از نشت.
دستگاه تعادل: دیسک تعادل یا ساختار خود متعادل کننده (در برخی مدل ها) برای جبران نیروهای محوری.
اصل کار پمپ نوع D عمدتاً شامل چهار مرحله است: مرحله راه اندازی، مرحله عملکرد، مرحله فشار و مرحله خروجی.
مرحله راه اندازی: لازم است اطمینان حاصل شود که محفظه پمپ و لوله مکش کاملاً با آب پر شده اند. سپس موتور روشن می شود و باعث می شود شفت پمپ بچرخد و پروانه و آب را به حرکت چرخشی با سرعت بالا درآورد.
مرحله عملکرد: هنگامی که پروانه نیروی گریز از مرکز قوی را در داخل محفظه پمپ ایجاد می کند، مایع داخل پروانه تحت تأثیر نیروی گریز از مرکز به سمت محیط پروانه در امتداد گذرگاه های جریان بین پره ها پرتاب می شود. در این فرآیند، هم فشار و هم سرعت مایع افزایش می یابد.
مرحله فشار: سپس مایع خارج شده به پروانه بعدی هدایت می شود، جایی که تحت فشار تدریجی قرار می گیرد و باعث افزایش مداوم فشار مایع می شود.
مرحله خروجی: در نهایت، پس از انجام عمل سانتریفیوژ چند مرحله ای، فشار و سرعت مایع به طور قابل توجهی افزایش می یابد. سپس به سمت خروجی هدایت شده و در نهایت از درگاه تخلیه پمپ خارج می شود.
پارامترهای عملکرد پمپ سانتریفیوژ چند مرحله ای افقی نوع D (قابل تنظیم با توجه به نیاز مشتری):
محدوده جریان: 10 ~ 500 متر مکعب در ساعت
محدوده هد: 100 ~ 1500 متر
محدوده توان: 15 کیلووات ~ 450 کیلووات
تعداد مراحل: 2 ~ 10 مرحله (قابل تنظیم با توجه به شرایط عملیاتی)
قطر ورودی: 50 میلی متر ~ 300 میلی متر
فشار تخلیه: تا 15 مگاپاسکال
کلاس حفاظت: IP54 / IP55
کلاس عایق: کلاس F
پمپ سانتریفیوژ چند مرحله ای افقی نوع Dمزایای اصلی:
راندمان بالا و صرفه جویی در انرژی
طراحی هیدرولیکی پیشرفته را اتخاذ می کند که راندمان بالا و مصرف انرژی کم را ارائه می دهد و هزینه های عملیاتی را به میزان قابل توجهی کاهش می دهد.
ساختار فشرده و نگهداری راحت
ساختار یکپارچه با ردپای کوچک، نگهداری آسان و پشتیبانی از تعویض سریع قطعات فرسوده، صرفه جویی در زمان نگهداری.
مواد با کیفیت بالا با مقاومت در برابر خوردگی و سایش
اجزای اصلی از چدن با استحکام بالا، فولاد ضد زنگ یا آلیاژهای مقاوم در برابر سایش ساخته شده اند که قادر به انطباق با کیفیت آب پیچیده و شرایط کاری سخت هستند.
عملکرد پایدار، ایمن و قابل اعتماد
دقت تعادل دینامیکی بالا، حداقل لرزش، نویز کم، اطمینان از عملکرد مداوم بدون مشکل در طول دوره های طولانی.
طیف گسترده ای از کاربردها
مناسب برای انتقال آب تمیز یا مایعات با خواص فیزیکی و شیمیایی مشابه آب تمیز، با دمای ≤ 80 درجه سانتیگراد؛ به ویژه برای کاربردهایی که به فشار تخلیه بالا نیاز دارند مناسب است.
پارامترهای پمپ سانتریفیوژ چند مرحله ای افقی نوع D:
(این نوع پمپ شناور معمولی در کارخانه پمپ شنلونگ است، دمای بالا و 380 ولت/440 ولت/480 ولت/600 ولت/660 ولت و غیره. لطفاً نوع پمپ شناور مورد علاقه خود را انتخاب کنید.)
| مراحل |
جریان |
هد |
سرعت |
توان |
قطر خروجی |
| m3/h |
l/s |
m |
r/min |
کیلووات |
میلی متر |
| 12 |
3.7
6.3
7.5
|
1.03
1.75
2.08
|
306
300
294
|
2950 |
15 |
40 |
| 10 |
7.5
12.5
15
|
2.08
3.47
4.17
|
282
250
230
|
2950 |
18.5 |
40 |
| 5 |
15
25
30
|
4.17
6.94
8.33
|
170
150
138
|
2950 |
22 |
65 |
| 9 |
15
25
28
|
4.16
6.94
7.78
|
463.5
450
432
|
2950 |
75
|
65 |
| 4 |
30
46
55
|
8.33
12.8
15.3
|
222
200
184
|
2950 |
45 |
80 |
| 11 |
60
46
55
|
8.33
12.8
15.3
|
610.5
550
506
|
2950 |
132 |
80 |
| 5 |
55
85
100
|
15.3
23.6
27.8
|
255
225
195
|
2950 |
90 |
100 |
| 9 |
55
85
100
|
15.3
23.6
27.8
|
459
405
351
|
2950 |
160 |
100 |
| 5 |
55
85
100
|
15.3
23.6
27.8
|
370
335
305
|
2950 |
132 |
150 |
| 4 |
100
155
185
|
27.8
43
51.4
|
304
268
236
|
2950 |
185 |
150 |
| 6 |
185
280
335
|
51.4
77.8
93.1
|
282
258
228
|
1480 |
315 |
200 |
| 7 |
185
280
335
|
51.4
77.8
93.1
|
408
390
372
|
1480 |
500 |
200 |
| 3 |
280
360
410
|
77.8
100
113.8
|
304.2
285
270.9
|
1480 |
450 |
250 |
| 2 |
550
720
850
|
152.8
200
236.1
|
134.2
120
106.8
|
1480 |
355 |
300 |
