توضیحات محصول

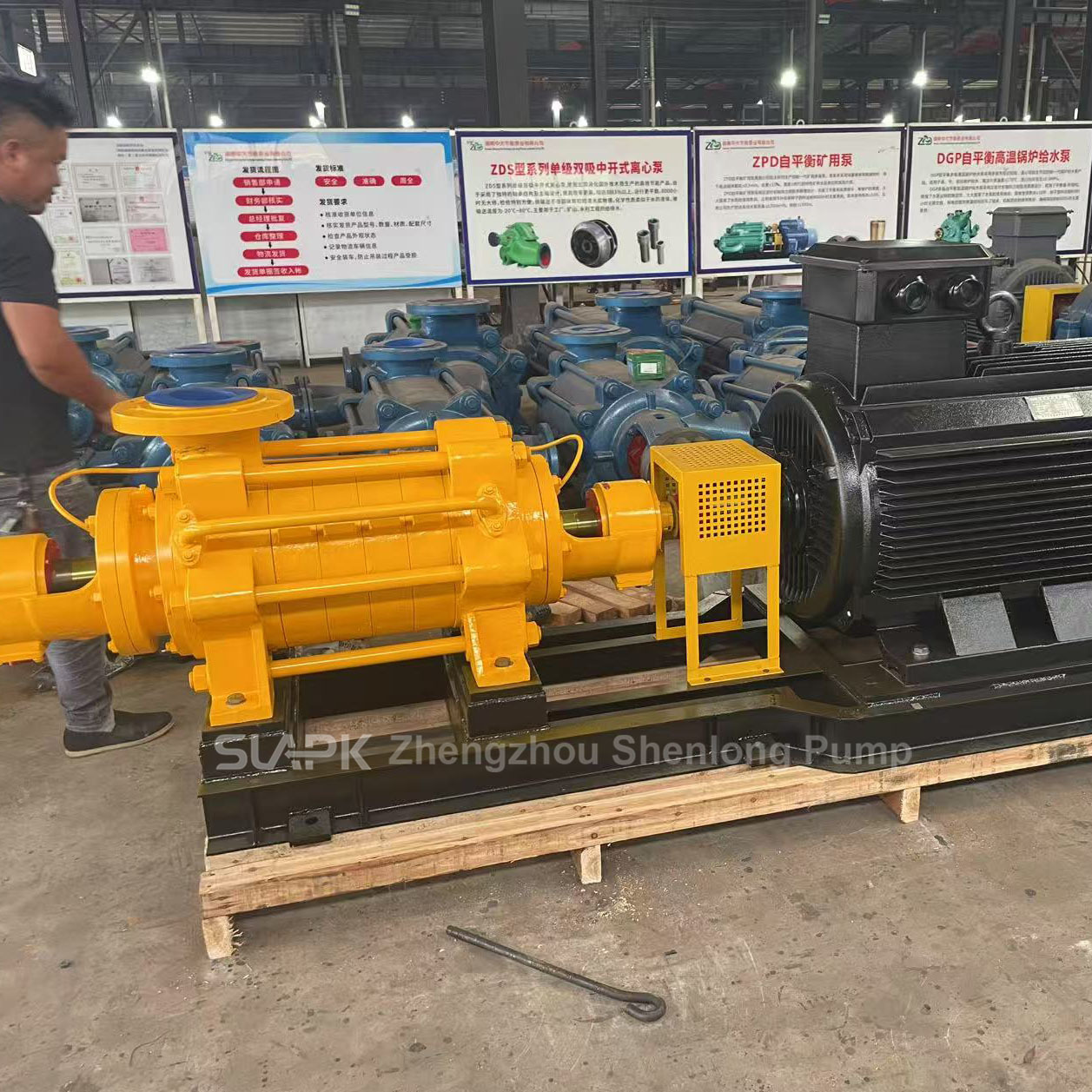

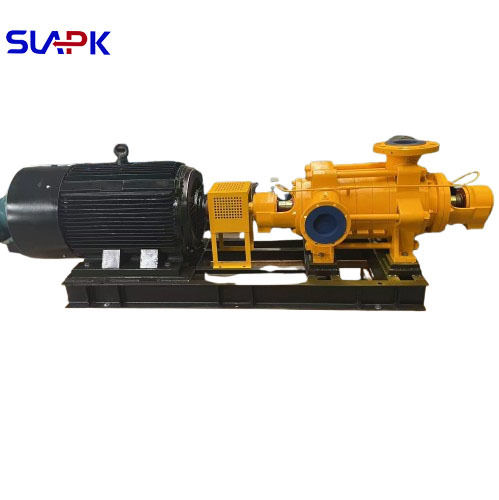

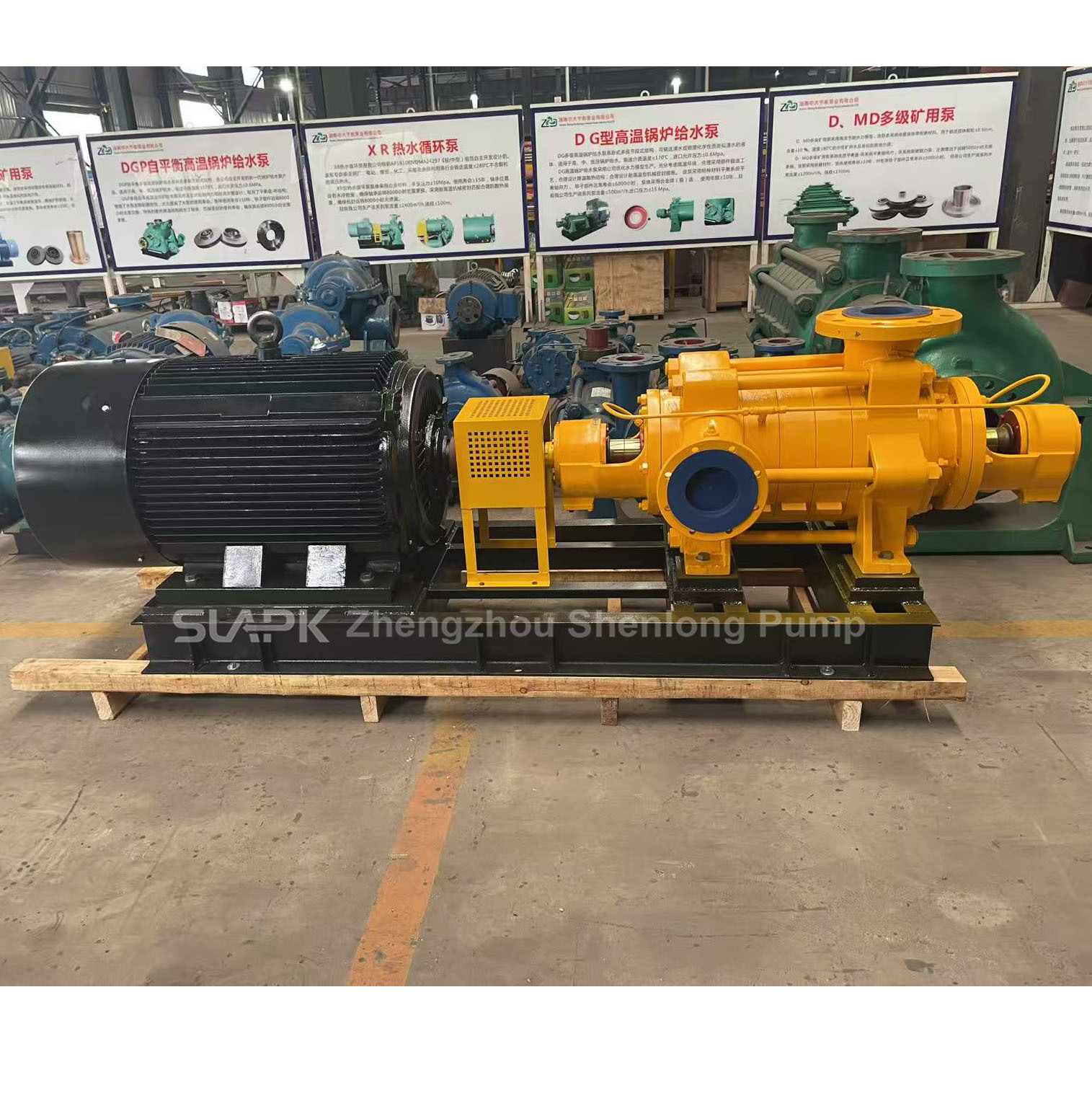

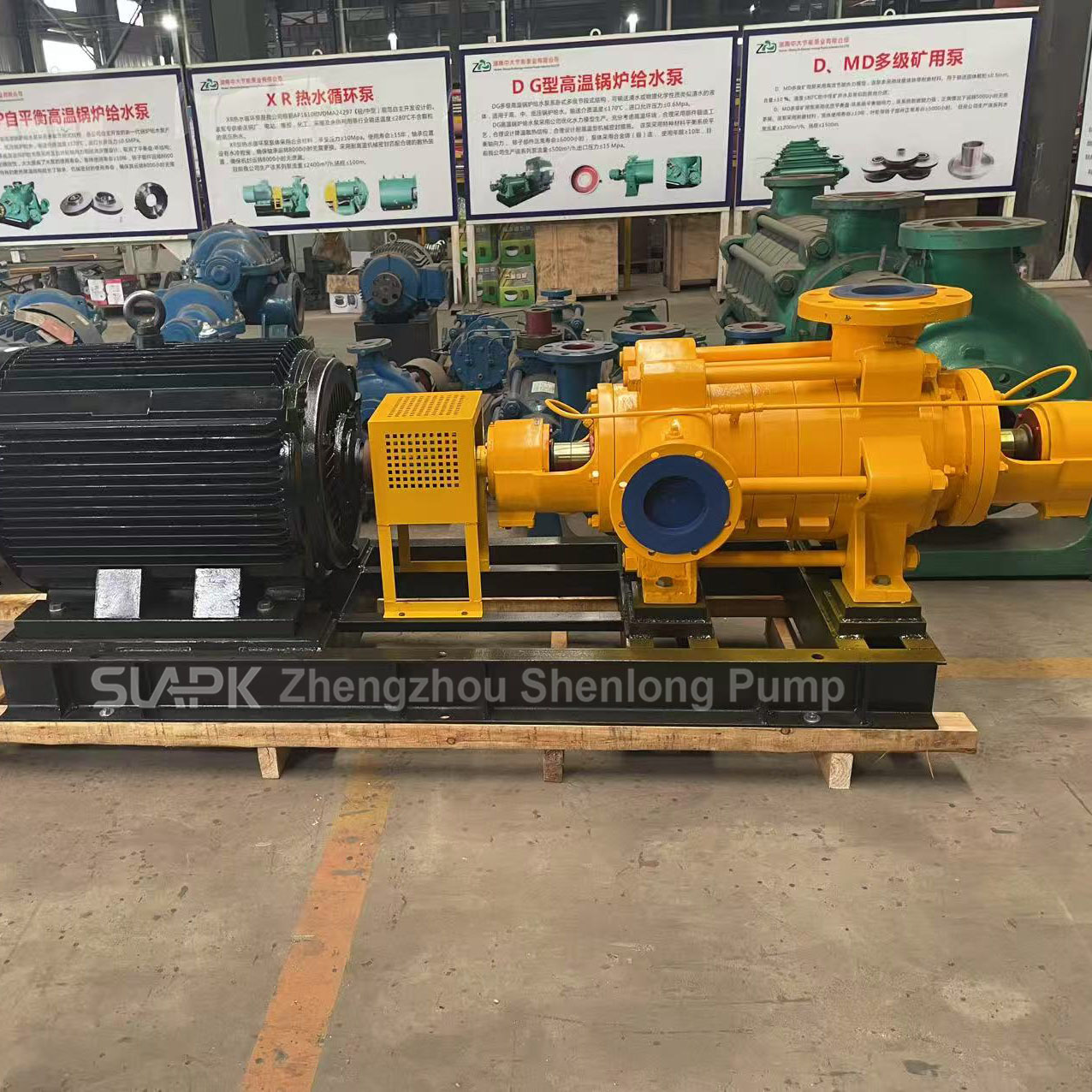

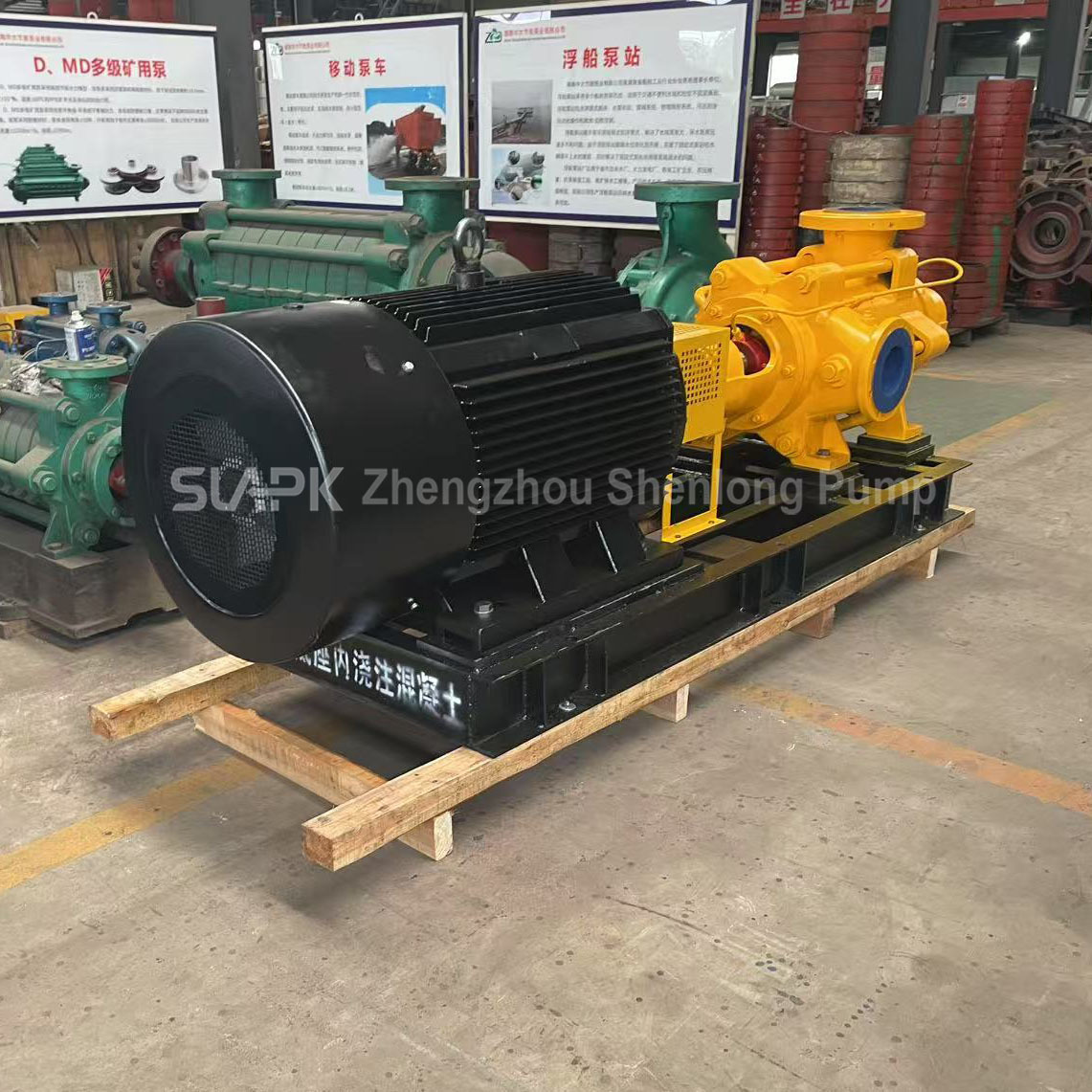

پمپ آب پاک چند مرحله ای افقی نوع D پمپ آب صنعتی بالا
پمپ آب پاک چند مرحله ای افقی نوع D معرفی:
پمپ سانتریفیوژ افقی چند مرحله ای نوع D یک پمپ سانتریفیوژ یک مرحله ای و چند مرحله ای است. این پمپ عمدتاً در تامین و تخلیه آب صنعتی و شهری استفاده می شود.سیستم های افزایش فشار ساختمان های بلند، آب پاشی باغ، فشار ضد آتش، حمل و نقل آب در مسافت های طولانی، سیستم های گرمایش، امکانات حمامهمچنین افزایش گردش آب سرد و گرم و تجهیزات (برنامه های پشتیبانی).
چرخ دار از آهن رسوب با کیفیت بالا ساخته شده است و دارای تیغه است. مایع از یک طرف به محور وارد چرخ دار می شود. به دلیل فشار نابرابر در هر دو طرف چرخدار،یک نیروی محوری به طور اجتناب ناپذیر تولید می شوداین نیروی محوری توسط دیسک تعادل تحمل می شود. چرخ دار در طول تولید آزمایش تعادل استاتیک را تجربه کرده است.
حلقه مهر و موم از آهن ریخته شده ساخته شده است و برای جلوگیری از نشت آب با فشار بالا به بخش ورودی طراحی شده است.
دیسک تعادل از آهن رسوب مقاوم ساخته شده است و بین بخش تخلیه و پوشش دم قرار دارد.که برای مقابله با نیروهای محوری استفاده می شود.
صنعت پمپ ژنگ ژو Shenlong یک تولید کننده حرفه ای پمپهای سانتریفیوژ چند مرحله ای است که بیش از 40 سال تجربه در تحقیقات، توسعه،و تولید پمپ های چند مرحله ایاین شرکت به توانایی های فنی قوی، تجربه تولید فراوان و روش های آزمایش جامع و همچنین یک تیم طراحی حرفه ای R&D و تکنسین های تولید تکیه می کند.
پمپ آب پاک چند مرحله ای افقی نوع D
دامنه کاربرد پمپ سانتریفیوژ افقی چند مرحله ای نوع D
پمپ سانتریفیوژ افقی چند مرحله ای نوع D برای حمل و نقل کارآمد آب پاک یا سایر رسانه هایی با خواص فیزیکی و شیمیایی مشابه آب طراحی شده است.برای مایعات در محدوده دمای -20°C تا 80°C مناسب است، حاوی ذرات جامد غیرقابل حل با حداکثر غلظت حجم 0.1٪ و اندازه ذرات بیش از 2 میلی متر نیست.
کاربردهای معمول عبارتند از:
آب رسانی و فاضلاب شهرداری
سیستم های فشاری ساختمان های بلند
آبیاری با آب پاشی باغ
تقویت حفاظت از آتش
انتقال آب در مسافت های طولانی
سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC)
سیستم های پشتیبانی تجهیزات صنعتی
پمپ آب پاک چند مرحله ای افقی نوع D ویژگی های ساختاری
1طراحی و پیکربندی پمپ
ساختار پمپ سانتریفیوژال تک مکش چند مرحله ای با ترتیب پرت مکش افقی یا عمودی
بدن پمپ شامل یک بخش ورودی، بخش های متوسط (بر اساس تعداد مراحل تنظیم شده) و یک بخش خروجی است که همه آنها با بولت های تنشی متصل هستند.
محفظه های لاغری در هر دو انتهای پمپ نصب می شوند و تعداد مراحل چرخ دار بر اساس سر مورد نیاز انتخاب می شود.
2مونتاژ روتور
اجزای چرخان شامل یک شاخه پمپ با ماشینکاری دقیق، چرخ دارها، آستین های شاخه و یک دیسک تعادل است. تعداد چرخ دارها با تعداد مراحل پمپ مطابقت دارد.
تمام اجزای آن به طور ایمن از طریق کلیدها و مغز های قفل به شاخه متصل می شوند، که سفتی و یکپارچگی ساختار روتور را تضمین می کند.
3. حمل و مدیریت نیروی محوری
روتر توسط لاغرهای رولینگ یا لاغرهای آستین (با توجه به مدل) پشتیبانی می شود، با لاغرهای تحت فشار محوری نیست.
فشار محوری توسط یک سیستم دیسک تعادل ماندگار مقابله می شود. یک شاخص لباس دید در انتهای پمپ برای نظارت در زمان واقعی بر وضعیت دیسک تعادل نصب شده است.
پمپ آب پاک چند مرحله ای افقی نوع D پارامترها:
(این نوع پمپ غوطه ور معمولی در کارخانه پمپ Shenlong، دمای بالا و 380v / 440v / 480v / 600v / 660v، و غیره است. لطفا نوع پمپ غوطه ور شما علاقه مند انتخاب کنید.)
| مراحل |
جریان |
سر |
سرعت |
قدرت |
قطر خروجی |
| m3/h |
l/s |
m |
r/min |
kw |
mm |
| 12 |
3.7
6.3
7.5
|
1.03
1.75
2.08
|
306
300
294
|
2950 |
15 |
40 |
| 10 |
7.5
12.5
15
|
2.08
3.47
4.17
|
282
250
230
|
2950 |
18.5 |
40 |
| 5 |
15
25
30
|
4.17
6.94
8.33
|
170
150
138
|
2950 |
22 |
65 |
| 9 |
15
25
28
|
4.16
6.94
7.78
|
463.5
450
432
|
2950 |
75
|
65 |
| 4 |
30
46
55
|
8.33
12.8
15.3
|
222
200
184
|
2950 |
45 |
80 |
| 11 |
60
46
55
|
8.33
12.8
15.3
|
610.5
550
506
|
2950 |
132 |
80 |
| 5 |
55
85
100
|
15.3
23.6
27.8
|
255
225
195
|
2950 |
90 |
100 |
| 9 |
55
85
100
|
15.3
23.6
27.8
|
459
405
351
|
2950 |
160 |
100 |
| 5 |
55
85
100
|
15.3
23.6
27.8
|
370
335
305
|
2950 |
132 |
150 |
| 4 |
100
155
185
|
27.8
43
51.4
|
304
268
236
|
2950 |
185 |
150 |
| 6 |
185
280
335
|
51.4
77.8
93.1
|
282
258
228
|
1480 |
315 |
200 |
| 7 |
185
280
335
|
51.4
77.8
93.1
|
408
390
372
|
1480 |
500 |
200 |
| 3 |
280
360
410
|
77.8
100
113.8
|
304.2
285
270.9
|
1480 |
450 |
250 |
| 2 |
550
720
850
|
152.8
200
236.1
|
134.2
120
106.8
|
1480 |
355 |
300 |
سوالات عمومی
س: روش های مهر و موم برای پمپ های نوع D چیست؟ چگونه انتخاب کنیم؟
ج: مهر و موم مکانیکی: مناسب برای درجه حرارت بالا، فشار بالا یا الزامات مهر و موم با دقت بالا (مانند در صنایع شیمیایی و دارویی).
بسته بندی مهر و موم: هزینه پایین تر، مناسب برای شرایط معمول.
س: آیا می توان جهت ورودی و خروجی پمپ نوع D را سفارشی کرد؟
A: بله، جهت ورودی و خروجی پمپ نوع D (افقی یا عمودی) می تواند با توجه به نیازهای نصب واقعی شما تنظیم شود.
س: چگونه می توان نوع مناسب پمپ را انتخاب کرد؟
A: شرایط کاری، متوسط، ولتاژ خود را ارائه دهید و مهندسان ما مناسب ترین پمپ را برای شما توصیه می کنند. ایمیل ما enquiry02@apkpump.com، واتس اپ ما +86 17537187726 است.اگر شما هر گونه نیازهای محصول، لطفا احساس رایگان برای تماس با ما.
