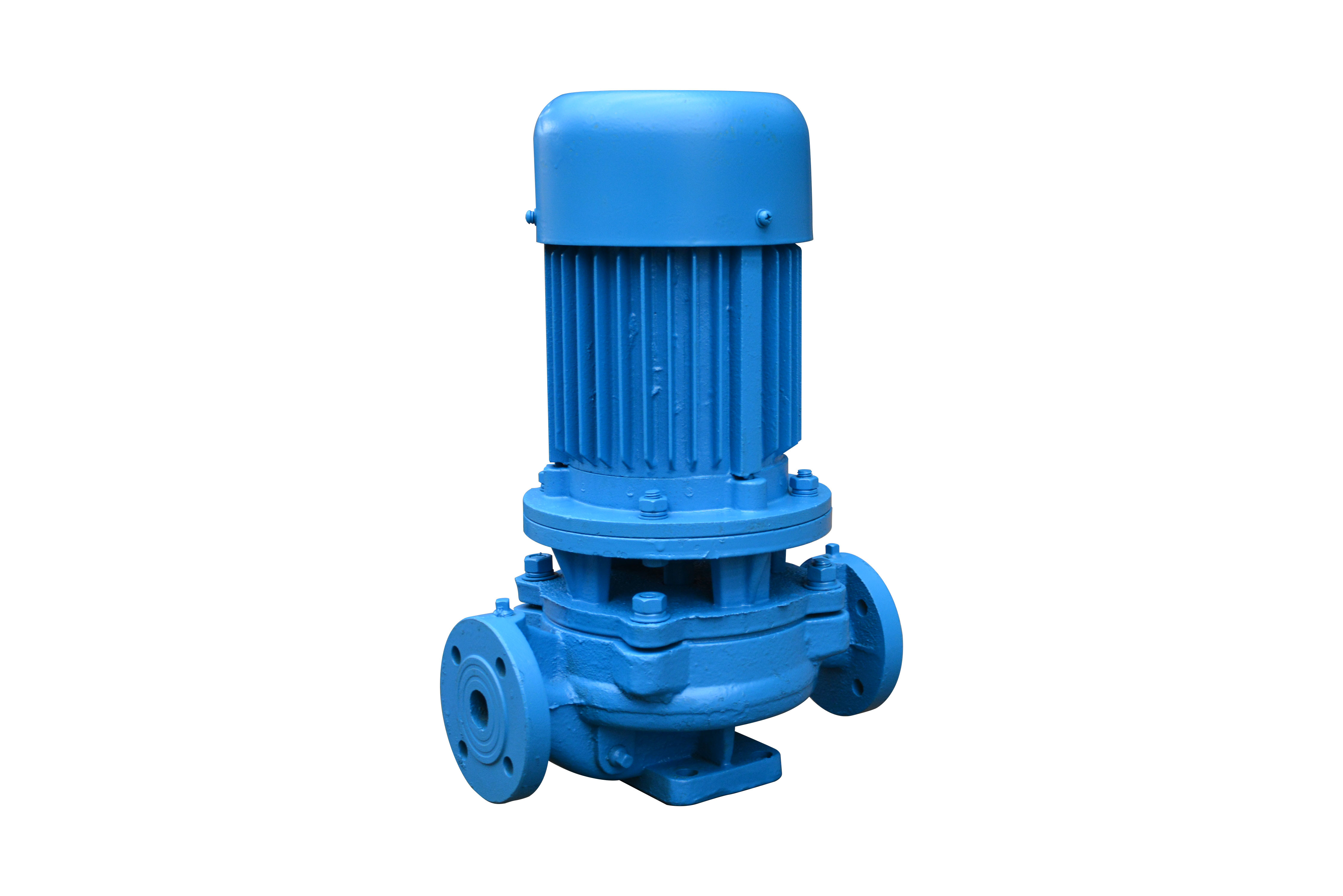

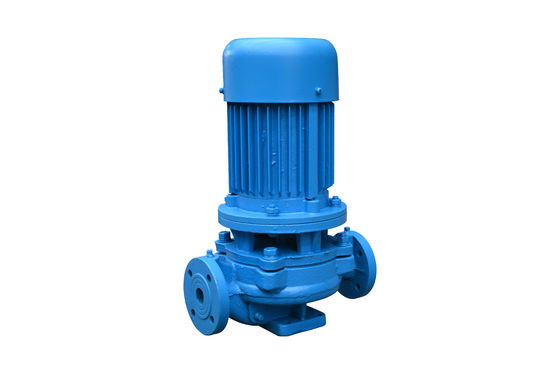

پمپ گریز از مرکز عمودی تک مرحله ای خطی SLG

توضیحات محصول

پمپ گریز از مرکز خطی تک مرحله ای عمودی SLG

بررسی اجمالی محصول

پمپ گریز از مرکز خطی تک مرحله ای عمودی SLG برای انتقال آب تمیز و سایر مایعات با خواص فیزیکی و شیمیایی مشابه آب تمیز طراحی شده است.
این پمپ به طور گسترده در سیستم های تامین و زهکشی آب صنعتی و شهری، افزایش فشار ساختمان های مرتفع، آبیاری مناظر، تقویت آتش نشانی، انتقال آب از راه دور، سیستم های گردش HVAC، گردش آب گرم و سرد حمام و کاربردهای تجهیزات پشتیبانی استفاده می شود.

دمای عملیاتی: T ＜ 80°C

II. ویژگی های ساختاری

1. ساختار خطی عمودی
   این پمپ دارای طراحی خطی عمودی با قطرهای ورودی و خروجی یکسان است که در یک خط مرکزی قرار دارند. می توان آن را مستقیماً مانند یک شیر در خط لوله نصب کرد.
   طراحی جمع و جور و زیبا به حداقل فضای کف نیاز دارد و هزینه های ساخت و ساز را کاهش می دهد. هنگامی که به یک پوشش محافظ مجهز شود، برای نصب در فضای باز مناسب است.

2. طراحی جمع و جور و متعادل
   پروانه مستقیماً روی شفت موتور گسترده نصب می شود که منجر به طول محوری کوتاه و ساختار جمع و جور می شود.
   پیکربندی بهینه یاتاقان پمپ و موتور به طور موثر بارهای شعاعی و محوری را در حین کار متعادل می کند و عملکرد روان با لرزش کم و نویز کم را تضمین می کند.

3. آب بندی قابل اعتماد شفت
   آب بندی شفت از یک آب بندی مکانیکی یا یک پیکربندی آب بندی مکانیکی ترکیبی استفاده می کند که دارای حلقه های آب بندی آلیاژ تیتانیوم وارداتی، آب بندی های مکانیکی با دمای بالا و مواد آلیاژی سخت است.
   این طراحی آب بندی مقاوم در برابر سایش، عمر مفید آب بندی مکانیکی را به طور قابل توجهی افزایش می دهد.

4. نصب و نگهداری آسان
   نگهداری را می توان بدون جدا کردن سیستم خط لوله انجام داد. به سادگی مهره های پایه کوپلینگ پمپ-موتور را بردارید تا مجموعه روتور کامل را استخراج کنید.

5. حالت های عملیاتی انعطاف پذیر
   پمپ ها را می توان با توجه به میزان جریان و هد مورد نیاز به صورت سری یا موازی کار کرد.

6. گزینه های نصب متعدد
   نصب عمودی یا افقی را می توان برای پاسخگویی به نیازهای مختلف چیدمان خط لوله انتخاب کرد.

III. برنامه های کاربردی

پمپ خط لوله آب گرم عمودی SLG برای افزایش فشار و گردش آب گرم در صنایعی مانند متالورژی، فرآوری شیمیایی، تولید منسوجات، نجاری و کاغذسازی مناسب است.
همچنین به طور گسترده در دیگهای بخار، هتل ها، حمام ها، مهمانسراها و سیستم های گردش گرمایش مسکونی شهری استفاده می شود.

حداکثر دمای عملیاتی: ≤ 80°C

IV. نصب و راه اندازی

راه اندازی و بهره برداری

1. فن خنک کننده موتور را به صورت دستی بچرخانید. پروانه باید بدون هیچ گونه مالش یا گیر کردن به آرامی بچرخد.

2. شفت پمپ را با دست بچرخانید تا مایع روان کننده وارد سطوح آب بندی مکانیکی شود.

3. پمپ را پر کرده و هوا را تخلیه کنید: شیر ورودی را باز کنید تا مایع به طور کامل محفظه پمپ و خط لوله را پر کند و از هوابندی خط مکش اطمینان حاصل شود.

4. شیر تخلیه را ببندید تا جریان راه اندازی کاهش یابد.

5. برق را روشن کنید و موتور را به طور خلاصه راه اندازی کنید تا جهت چرخش صحیح را تأیید کنید.
   از انتهای فن موتور مشاهده می شود، چرخش باید در جهت عقربه های ساعت باشد.

6. به تدریج شیر تخلیه را باز کنید و آن را تنظیم کنید تا پمپ تحت شرایط نامی کار کند.

7. اگر در حین کار صدای غیرعادی یا صداهای غیرعادی شنیده شد، فوراً پمپ را برای بازرسی متوقف کنید.

8. نشت آب بندی مکانیکی معمولی باید کمتر از 3 قطره در دقیقه باشد.
   افزایش دمای موتور و یاتاقان را بررسی کنید. باید زیر 70°C باشد. در صورت تجاوز، علت را بررسی کنید.

روش خاموش کردن

1. شیر تخلیه را ببندید.

2. منبع تغذیه را قطع کرده و موتور را متوقف کنید.

3. شیر ورودی را ببندید.

4. اگر پمپ برای مدت طولانی از سرویس خارج می شود، تمام مایع را از پمپ تخلیه کنید.

V. عیب یابی و راه حل ها

1. پمپ آب تحویل نمی دهد

علل احتمالی

• شیر ورودی یا خروجی بسته است. خط لوله یا گذرگاه پروانه مسدود شده است

• جهت چرخش موتور نادرست یا از دست دادن فاز باعث سرعت کم می شود

• نشت هوا در لوله مکش

• پمپ به طور کامل پر نشده است. هوا در محفظه پمپ به دام افتاده است

• تامین آب ورودی ناکافی، بالابر مکش بیش از حد یا نشتی شیر پا

• مقاومت خط لوله بیش از حد یا انتخاب پمپ نادرست

راه حل ها

• انسدادها را بازرسی و حذف کنید

• چرخش موتور را اصلاح کرده و اتصالات الکتریکی را ایمن کنید

• سطوح آب بندی را محکم کنید تا نشت هوا از بین برود

• پمپ را کاملاً پر کرده و هوا را تخلیه کنید

• پمپ را متوقف کرده و شرایط مکش را بررسی کنید

• خمیدگی های خط لوله را کاهش دهید یا یک پمپ مناسب را دوباره انتخاب کنید

2. میزان جریان ناکافی

علل احتمالی

• همان مورد 1

• خط لوله، پروانه یا انسداد گذرگاه پمپ. تجمع رسوب. باز شدن شیر ناکافی

• ولتاژ پایین

• سایش پروانه

راه حل ها

• راه حل های مورد 1 را دنبال کنید

• انسدادها را بردارید و باز شدن شیر را دوباره تنظیم کنید

• ولتاژ را تثبیت کنید

• پروانه را تعویض کنید

3. مصرف برق بیش از حد

علل احتمالی

• عملکرد فراتر از جریان نامی

• بالابر مکش بیش از حد

• سایش یاتاقان

راه حل ها

• جریان را با دریچه گاز تخلیه تنظیم کنید

• بالابر مکش را کاهش دهید

• یاتاقان ها را تعویض کنید

4. نویز یا لرزش غیرعادی

علل احتمالی

• پشتیبانی خط لوله ناپایدار

• هوا در مایع مخلوط شده است

• کاویتاسیون

• آسیب یاتاقان

• اضافه بار و گرم شدن بیش از حد موتور

راه حل ها

• خط لوله را ایمن کنید

• فشار مکش را افزایش داده و هوا را تخلیه کنید

• سطح خلاء را کاهش دهید

• یاتاقان ها را تعویض کنید

• شرایط عملیاتی را تنظیم کنید

5. گرم شدن بیش از حد موتور

علل احتمالی

• جریان بیش از حد باعث اضافه بار می شود

• اصطکاک مکانیکی

• آسیب یاتاقان موتور

• ولتاژ ناکافی

راه حل ها

• دریچه گاز تخلیه

• اصطکاک را بازرسی و حذف کنید

• یاتاقان ها را تعویض کنید

• ولتاژ را تثبیت کنید

6. نشت پمپ

علل احتمالی

• سایش آب بندی مکانیکی

• سوراخ های شن یا ترک در محفظه پمپ

• سطوح آب بندی ناهموار

• پیچ های نصب شل

راه حل ها

• آب بندی مکانیکی را تعویض کنید

• تعمیر جوش یا تعویض محفظه

• سطوح آب بندی را دوباره تمام کنید

• پیچ ها را محکم کنید
