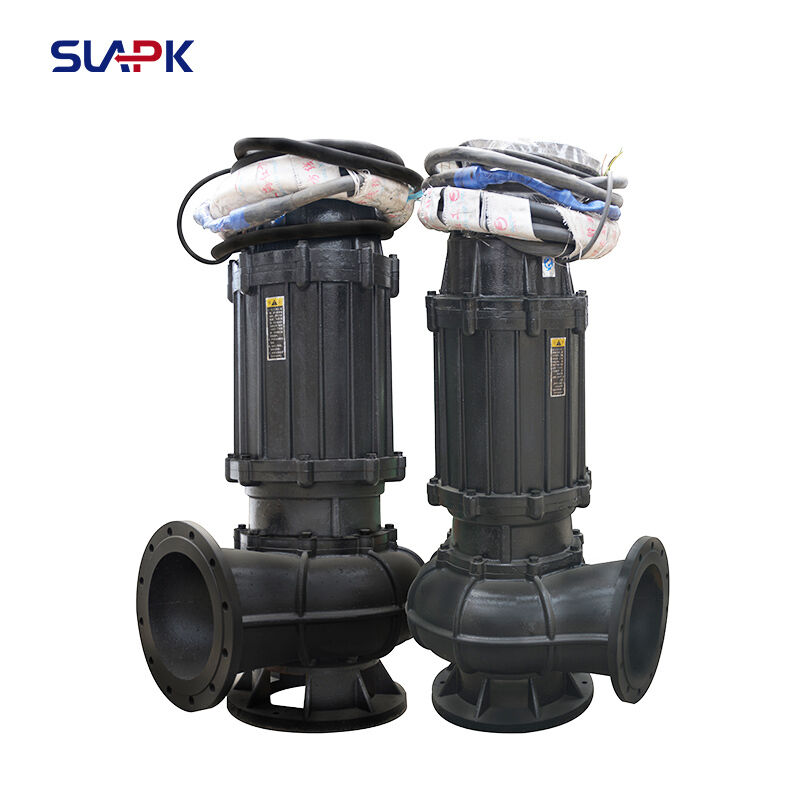

پمپ فاضلاب غوطه ور با کارایی بالا، 220m3/h جریان مهندسی شهری راهنمای نصب دقیق

توضیحات محصول

پمپ فاضلاب غوطه ور با کارایی بالا، جریان 220m3/h مهندسی شهری راهنمای نصب دقیق

مقدمه

In modern municipal engineering projects—ranging from urban drainage systems and wastewater treatment plants to flood control infrastructure—the high-efficiency submersible sewage pump has become an indispensable componentبا سرعت جریان طراحی شده 220 m3/h، این مدل پمپ برای قابلیت اطمینان،عملکرد مستمر در محیط های سخت و در عین حال حفظ بهره وری انرژی و نیاز به نگهداری کم.

این راهنمای نصب دقیق راهنمایی گام به گام برای مهندسان، پیمانکاران و مدیران تاسیسات را برای اطمینان از ایمن، سازگار،و استفاده بهینه از پمپ فاضلاب زیرزمینی 220 m3/h در کاربردهای شهری.

1خلاصه ی محصول

مشخصات کلیدی:

میزان جریان: 220 m3/h (± 5% تحمل در شرایط نامی)

محدوده سر: به طور معمول 10-35 متر (با توجه به پیکربندی مدل متفاوت است)

قدرت موتور: 18.5 کیلو وات 30 کیلو وات (380 ولت، 50 هرتز، 3 فاز)

نوع محرک: طراحی گرداب تک یا دو کانال ضد انسداد

مواد محفظه پمپ: آهن گچ انعطاف پذیر یا فولاد ضد زنگ اختیاری (304/316)

مهر و موم مکانیکی: مهر و موم های کربید وولفستم دو طرفه با حفاظت از اتاق روغن

دمای مرزی: ≤40°C (متوسط) ، pH 5°9

دستکاری جامد: قادر به عبور جامد تا 50٪ از قطر پورت تخلیه (به عنوان مثال ، ~ 75 میلی متر برای خروجی DN150)

توجه: همیشه قبل از نصب مشخصات دقیق مدل را با تامین کننده خود بررسی کنید.

2فهرست چک قبل از نصب

قبل از شروع نصب، موارد زیر را تایید کنید:

✅ شرایط سایت

ابعاد حفره گودال، حداقل الزامات فضای خالی را برآورده می کند (معمولا ≥1.2 × عرض پمپ)

لوله های ورودی و خروجی بر اساس نمودار طرح سازنده

تهویه و دسترسی مناسب برای نگهداری

✅ آمادگی الکتریکی

منبع برق: 380V ± 5٪، 50 هرتز، سیستم 3 فاز زمین

پنل کنترل مجهز به محافظت از بیش از حد، از دست دادن فاز و نشت

اختیاری: کابینت کنترل خودکار با سنسورهای سطح (برای کار بدون نظارت توصیه می شود)

✅ تجهیزات بلند کردن و ایمنی

سیستم راه آهن راهنمای فولاد ضد زنگ (اگر از اتوبوس استفاده می شود)

لیفت یا بلوک زنجیره ای گواهی شده (قدرت ≥1.5 × وزن پمپ)

PPE: چکمه های ضد آب، دستکش ها، آشکارساز گاز (برای ورود به فضاهای محدود)

3. مراحل نصب

گام اول: حوضه آبخوری را آماده کنید

بقاياي پاکي از کف چاه

مطمئن شوید که پایه صاف و بدون اشیاء تیز است.

ریل های راهنما را عمودی نصب کنید (در صورت استفاده از سیستم خودکش) و با بولت های لنگر محکم کنید.

مرحله ۲: لوله تخلیه را جمع کنید

فلنج تخلیه را با استفاده از گاسکت ها و بولت های سازگار به لوله بلند متصل کنید.

برای مدل های خودکش: پایه ی اتصال را به آرنج تخلیه در پایین سانپ متصل کنید.

گام سوم: پمپ را پایین بیاورید

زنجیره یا کابل را به پیچ چشم مشخص شده پمپ متصل کنید.

به آرامی پمپ را در امتداد ریل های راهنما پایین بیاورید تا خود را هم تراز کند و به پایه ی کوپلر قفل شود.

بررسی کنید که پمپ بدون خم شدن محکم قرار دارد.

هرگز پمپ را از کابل برق بلند نکنید.

مرحله 4: اتصال برق

کابل برق رو از يه لوله ضد آب ببري

به جعبه پایانی داخل پنل کنترل بر اساس نمودار سیم کشی متصل شوید.

تست مقاومت عایق (>1 MΩ) قبل از انرژی گذاری انجام شود.

مرحله پنجم: آزمایش راه اندازی

مخزن را تا سطح عملیاتی (بالای حداقل علامت غرق شدن) پر کنید.

موتور را به طور خلاصه حرکت دهید تا جهت چرخش را تایید کنید (در جهت ساعت وقتی از بالا دیده می شود).

به مدت 30 دقیقه به طور مداوم اجرا کنید؛ لرزش، سر و صدا و دمای بدن را کنترل کنید.

بررسي نشت در مهر و بند و مفاصل فلنج.

4بهترین شیوه های عملیاتی

حداقل غرق شدن: همیشه سطح مایع را بالاتر از ژاکت خنک کننده موتور نگه دارید.

حفاظت از خشک شدن: هرگز بدون مقدار کافی مایع کار نکنید، بیش از حد گرمایی ممکن است در عرض چند دقیقه رخ دهد.

بازرسي منظم:

ماهانه: سلامت مهر و حالت کابل را بررسی کنید

هر سه ماه یکبار: چرخ چرخ را برای فرسایش یا انسداد بررسی کنید.

هر ساله: اگر نشت > 10 میلی لیتر در روز تشخیص داده شود، مهر و موم های مکانیکی را تعویض کنید.

5. راهنمای رفع مشکل

6. نگهداری و عمر

با نصب مناسب و مراقبت منظم، یک پمپ فاضلاب غوطه ور با کیفیت 220 متر در ساعت می تواند:

طول عمر: 8،000-15,000 ساعت کار

MTBF (زمان میانگین بین شکست): >3 سال در خدمات شهری

صرفه جویی در انرژی: تا 15٪ در مقایسه با پمپ های معمولی به دلیل طراحی هیدرولیک بهینه شده

نتیجه گیری

پمپ فاضلاب غوطه ور 220 متر در ساعت یک راه حل قوی و مقرون به صرفه برای مدیریت فاضلاب شهری است.اپراتورها می توانند حداکثر قابلیت اطمینان را تضمین کنند.، ایمنی و عملکرد چرخه عمر، کاهش هزینه های عملیاتی و ریسک زیست محیطی.

برای پشتیبانی فنی، پیکربندی سفارشی، یا همکاری های OEM، امروز با تیم مهندسی ما تماس بگیرید.
