پمپ زیرزمینی زیرزمینی 20 لیتری آب پاک با پنل کنترل ستاره دلتا

توضیحات محصول

20 لیتر در ثانیه 220 متر 10 اینچ پوشش آب زیرزمینی پمپ زیرزمینی با ستاره دلتا کنترل پانل

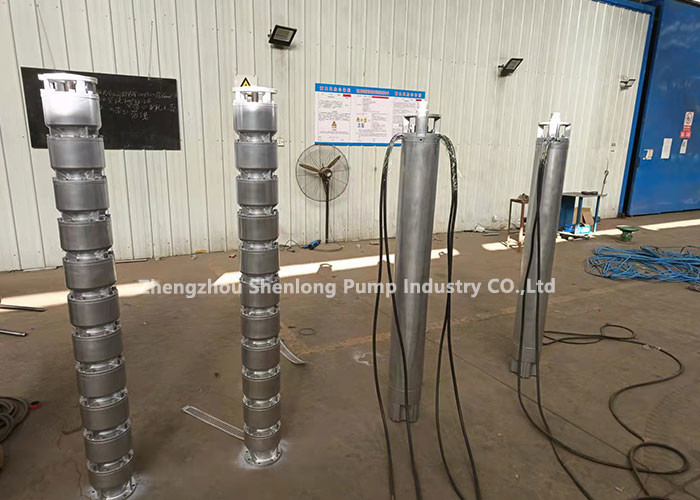

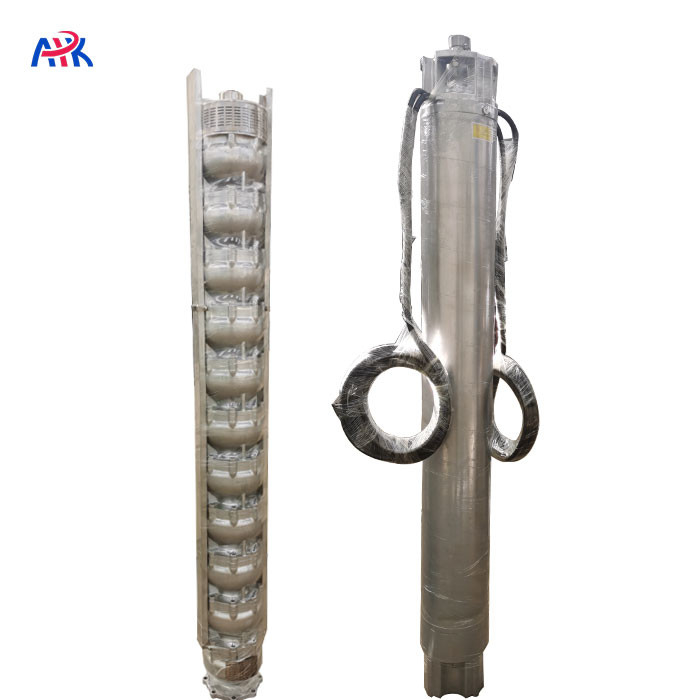

مدل پمپ زیرزمینی زیرزمینی:

1نوع: 200QJH72-177-63

2قطر پمپ: 8 اينچ

3قطر خروجی: 4 "

4جریان: 20 لیتر در ثانیه یا 72 متر در ساعت

5سرسري: 177 متر

6منبع برق: 63kW 85hp، 121.5A، 3phase 400v 50hz

7ماده: AISI 304

مشخصات فنی پمپ زیرزمینی 20 لیتر در ثانیه:

1. بدن پمپ

بدن پمپ باید از برنز بدون روی، فولاد ضد زنگ/AISI 316 یا آهن ریخته شده ریخته شود. بدن باید قادر به تحمل فشار هیدرولیکی حداقل برابر با یک و نیم (1.5) ضرب در سر خاموش.

2. موتورها

چرخ ها باید از برنز یا فولاد ضد زنگ بدون روی درجه بالا ریخته شوند. در مورد چرخ های نوع بسته، کاسه ها باید با حلقه های لباس پوشی از نوع تجدید پذیر مجهز باشند.از برنز بدون روی و دارای سطح حمل بزرگتر، AISI 316 یا ترموپلاستیک رزین با فولاد ضد زنگ زره دار.

3. شفت

عمود پمپ باید از فولاد ضد زنگ باشد و ورق های آن با ورق های فولاد ضد زنگ تجدید پذیر و سخت شده/AISI 420 پوشانده شده باشد.

4. بولت و نوت

تمام پیچ ها، مغز ها، دنده ها، شلوارها و غیره باید از فولاد ضد زنگ ساخته شوند.

پمپ باید با دستکش های قابل برداشتن در محور، بوته های محور، حلقه های فرسایش محفظه و حلقه های فرسایش چرخدار مجهز باشد.هر دوچرخه باید با دستکش های فاصله قابل شناسایی یا مشابه بر روی شاخه قرار گیرد.، به گونه ای که جمع آوری مجدد عنصر چرخش بدون نیاز به اندازه گیری دقیق انجام شود.مجموعه چرخان باید به صورت استاتیک و پویا متعادل شود و پس از آن هر بخش از مجموعه باید شناسایی و علامت گذاری شود تا اطمینان حاصل شود که پس از تعمیر و نگهداری دوباره یکسان است..

5. پخش کننده

پخش کننده از رزین ترموپلاستیک ساخته شده است

6. راننده

در صورت استفاده از نوع لاستیک، مواد لاستیکی باید به طور محکم به یک محفظه فلزی متصل شوند.لاستیک های لاستیکی تنها زمانی استفاده می شوند که تفاوت فشار کافی در لاستیک وجود داشته باشد تا بتوانیم روغن و خنک سازی مناسب لاستیک را فراهم کنیم..

7. محفظه مرحله

محفظه مرحله از AISI 316 ساخته شده است

8موتور

موتور غوطه ور باید از نوع کاملاً بسته برای کار مداوم در آب در ۴۰۰ ولت ۵۰ هرتز، ۳ فاز AC باشد.عملکرد موتور باید مطابق بخش مربوطه BS 5000 باشد.قسمت 99 موتور الکتريکي قابل بازپرداخت است محفظه موتور AISI 316

100 درصد از واحدهای پمپ در کارخانه آزمایش شده اند

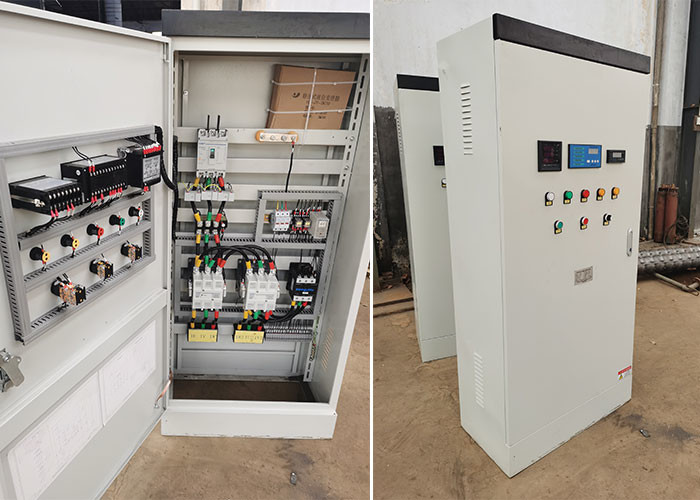

صفحه کنترل

سیستم شروع ستاره دلتا است. حداقل سه (3) ترموستات برای حفاظت از درجه حرارت وجود دارد.

پنل کنترل (از جمله اما محدود به): -

1ولت متر متناوب

2آمپرمتر AC

3. سوئیچ انتخاب برای هر دو ولتاژ و جریان

4.متر فرکانس

5. سوئيچ اصلي

6. قطع کننده مدار

7تنظیم کننده ولتاژ

8چراغ منبع و سنسور سطح آب

سیستم کنترل 75کیلو وات ستاره دلتا لطفاً ترمیستور PE100 در آن قرار دارد

ویژگی: شروع و متوقف کردن پمپ، محافظت از پمپ در صورت بیش از حد بار، خشک شدن، فاز یا دوره کوتاه، با ترمیستور PT100.

کابل برق

سطح 600/1000 ولت و شامل هادی از سیم مس با رسانایی بالا است، EPR عایق و با پوشش لاستیکی فوق العاده سخت است.

کابل کنترل گرد
